Uma equipe de pesquisa da Peking University publicou suas descobertas sobre um transistor bidimensional e de baixa potência GAAFET, o primeiro do gênero no mundo. Liderado pelo professor Peng Hailin e Qiu Chenguang, a equipe multidisciplinar publicada em Nature, com alguns membros da equipe chamando o Discovery nada menos que um avanço monumental.
A equipe de Pequim fabricou o que o artigo descreve como uma “configuração 2D GAA de uma camada multi-camada em escala de wafer”. Para quebrar o Technobabble, devemos começar com o GAAFET. Os transistores de efeitos de campo de Gate-All-Aluns, Gaafet, para abreviar, são a próxima evolução da tecnologia do transistor após MOSFETS e FINFETS.

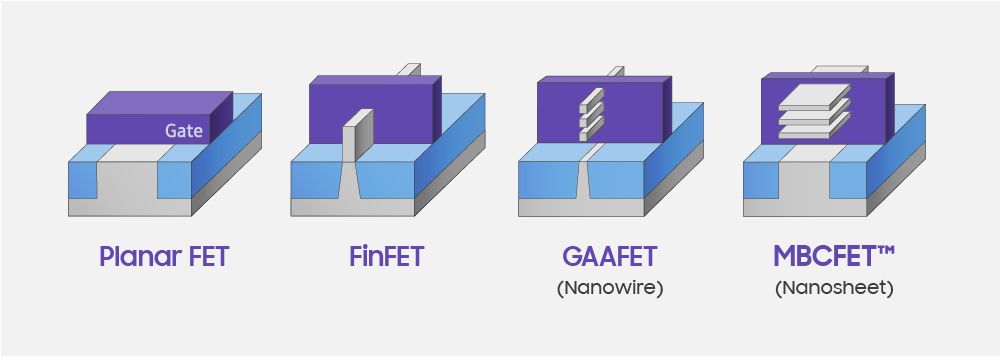

A inovação em transistores tem sido amplamente impulsionada pelo melhor controle de fontes e comunicação portões; Os MOSFETs têm uma fonte tocada em um avião por um portão, os Finfets têm três aviões tocam seus portões, onde o portão-tudo envolve as fontes em seus portões que se cruzam, como o nome implicaria. Abaixo está o diagrama ilustrativo da Samsung sobre as diferenças (mais a versão proprietária do MBCFET da Samsung).
Os transistores de gafet não são novidade; A tecnologia do transistor é essencial para fabricar microchips a 3Nm e abaixo. A principal inovação de Peking vem da natureza bidimensional de seus transistores, facilitada usando um elemento que não seja o silício.
Bi₂o₂se, ou bismuto oxisselenida, é um material semicondutor estudado para seu uso em nós de processo sub-1NM por anos, em grande parte graças à sua capacidade de ser um semicondutor 2D. Os semicondutores bidimensionais, como 2d Bi₂o₂se, são mais flexíveis e resistentes em pequena escala que o silício, que entra em mobilidade por transportador reduzida no nó de 10 nm.
“É o transistor mais rápido e eficiente de todos os tempos”, disse Peng sobre o novo transistor de sua equipe. “Se as inovações de chips baseadas nos materiais existentes são consideradas um ‘atalho’, então nosso desenvolvimento de transistores 2D de base material é semelhante a ‘mudanças nas faixas'”, continua Peng em comunicado para o site da Peking University (acessado via via Post da manhã da China Meridional).
A equipe afirma ter testado seu transistor contra produtos da Intel, TSMC, Samsung e outros lugares, onde os superou em condições operacionais correspondentes.
A odisseia de silício ao bismuto
Tais avanços em transistores 2D empilhados e a mudança do silício para o bismuto são emocionantes para o futuro dos semicondutores e são necessários para a indústria chinesa competir na vanguarda dos semicondutores.
Graças a uma guerra comercial EUA-China por chips e tecnologia moderna, a China se vê cortada de ferramentas como a litografia EUV que permitem a produção de processadores em nós que o restante do mundo da tecnologia produz há quase uma década. Como resultado, a China investiu fortemente em pesquisas que permitirão saltar o estado atual do setor de tecnologia, não conteúdo para recuperar o atraso.
Embora os transistores 2D GAAFET possam não ser o futuro da fabricação de semicondutores, o estudo representa mentes jovens crescentes na China preparadas para inovar no que é possível levar a indústria adiante. Como os Estados Unidos estão prontos para aumentar seus embargos e restrições comerciais contra o acesso técnico da China, incluindo uma proibição potencial de tecnologia GAAFET, a indústria de tecnologia da China está correndo contra o relógio de impérios em guerra.
