ASROCK B860I Lightning Wifi Motherboard Review: O Wi-Fi 7 é importante para você?

A última placa -mãe da Mini é o ASROCK B860I Lightning para processadores Intel. Esta placa compacta fornece uma variedade de recursos, incluindo entrega de energia robusta com resfriamento ativo, uma porta Thunderbolt 4 tipo C, amplas opções de armazenamento com dois soquetes M.2 e três portas SATA, suporte rápido à memória e um design atraente, tudo por cerca de US $ 220.

Comparado ao Lightning B760i, o B860I parece melhor e possui um soquete PCIE 5.0 M.2, Thunderbolt 4 integrado (40 Gbps), uma solução de áudio aprimorada e muito mais. Ele compartilha a mesma LAN e Wi-Fi do modelo de geração anterior, mas a maioria dos usuários ficará satisfeitos com 2,5 GBE e Wi-Fi 6E. Ao contrário da AMD, que permite o uso de chipsets de última geração com os processadores mais recentes, esta atualização é uma melhoria significativa.

O desempenho na iluminação B860I foi média em nossos testes, com alguns resultados acima da média (avaliações do Office da Procyon/MS) e alguns resultados abaixo da média (testes de freio de mão). No entanto, ele teve um bom desempenho nos jogos, então, no geral, consideraríamos competentes usando as configurações padrão.

Abaixo, examinaremos os detalhes da diretoria e determinaremos se ela merece um lugar na nossa melhor lista de placas -mãe. Mas antes de compartilharmos os resultados dos testes e discutirmos detalhes, listaremos as especificações do site da Asrock.

Especificações do Wi -Fi ASROCK B860I

Dentro da caixa do Wi -Fi Lightning Asrock B860i

Dentro da caixa, além da placa -mãe, Asrock inclui alguns acessórios para ajudar você a começar. A lista não é longa, mas você recebe dois cabos SATA, uma antena Wi-Fi, parafusos para os soquetes M.2 e um cabo de termistor para começar.

Design do Wi -Fi Lightning B860i

Imagem 1 de 3

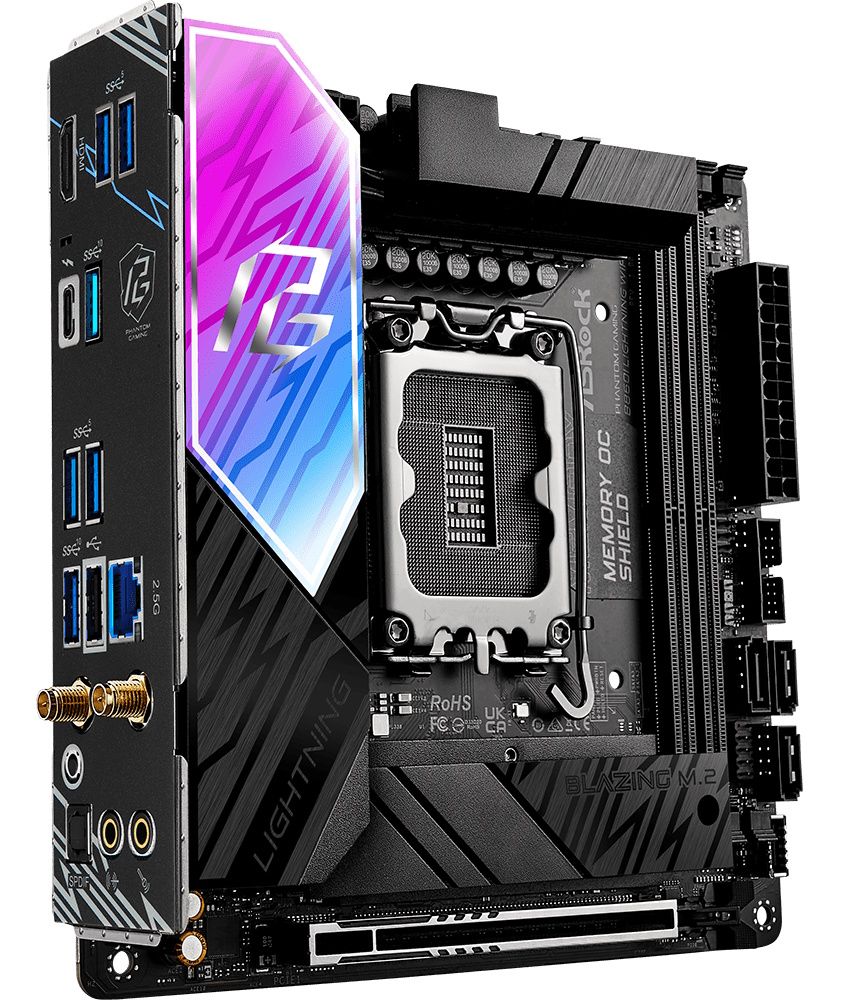

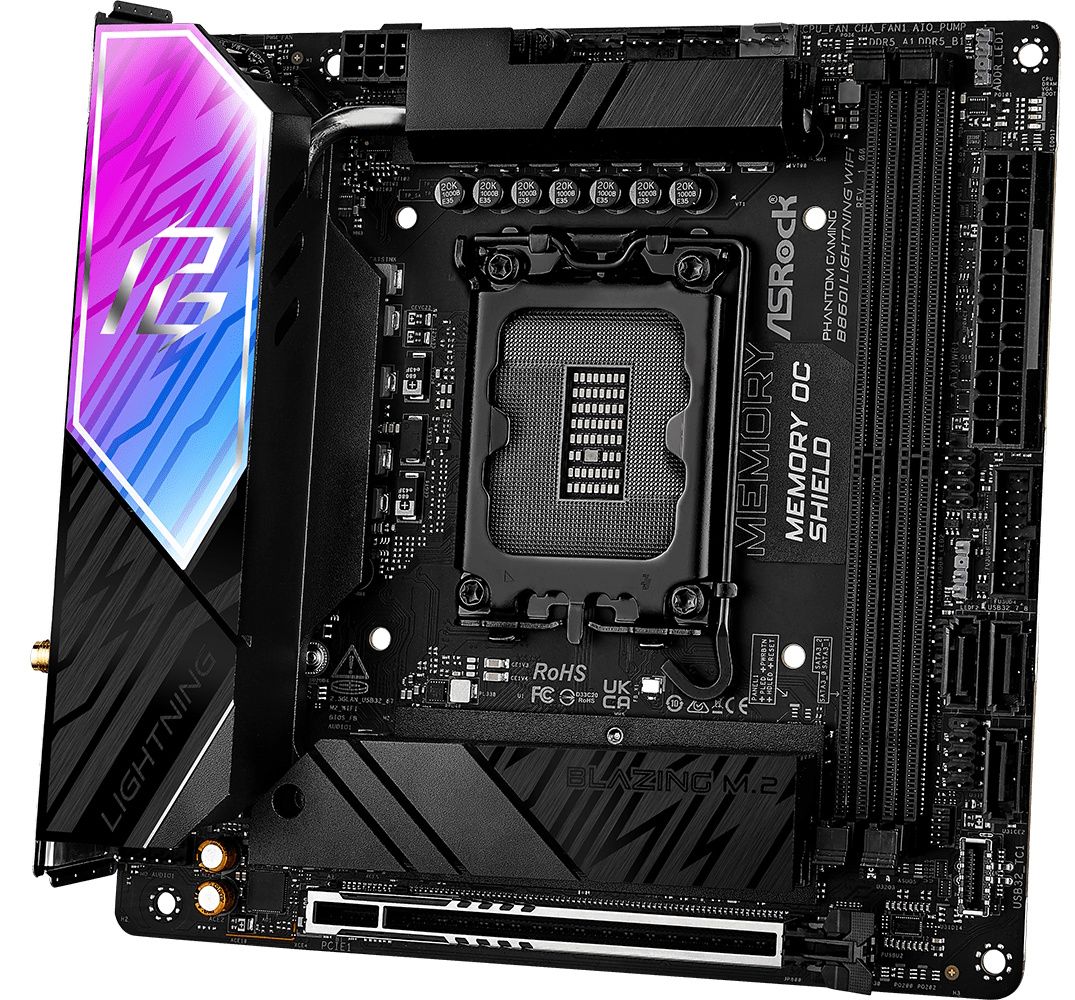

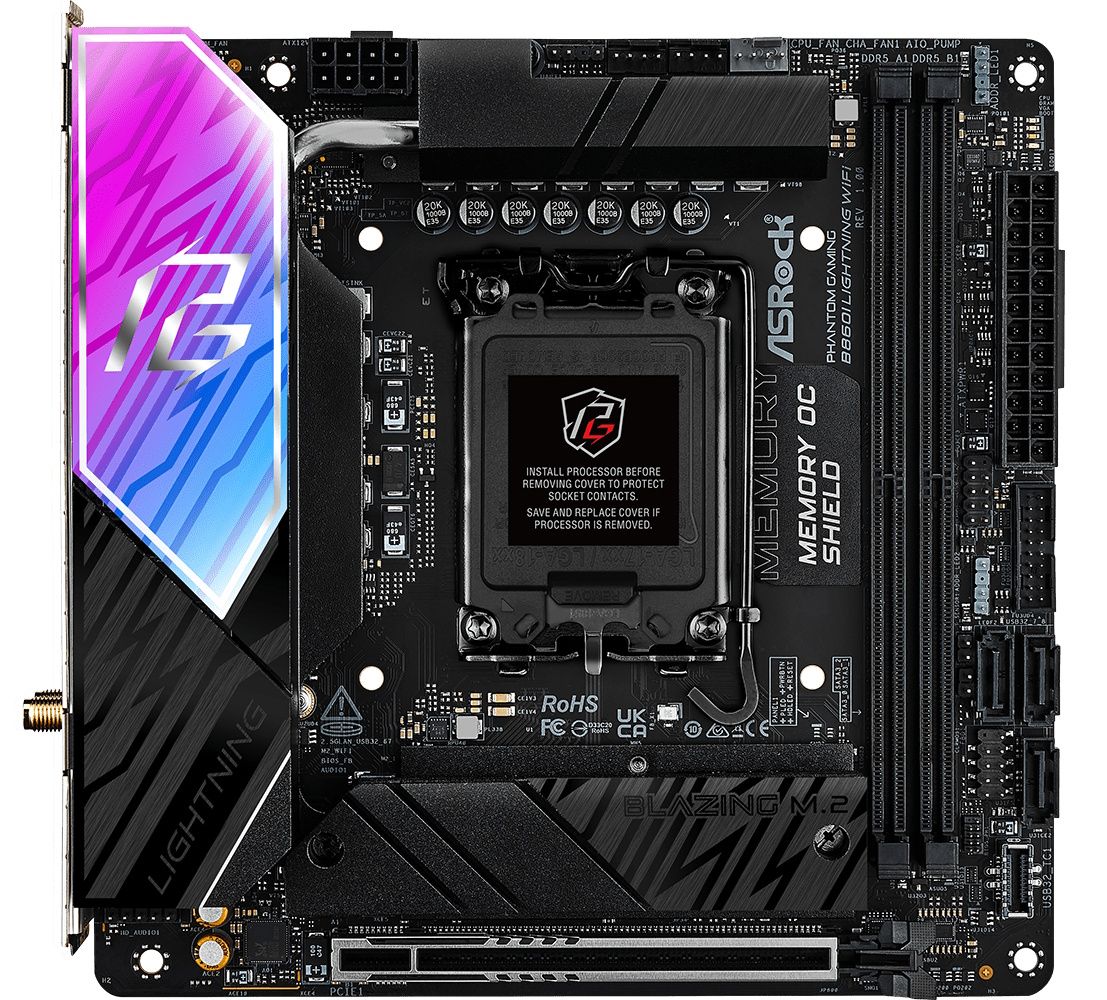

Ao contrário das placas maiores, o fator de forma Mini-ITX não tem muito espaço para apetrechos de design. De fato, as únicas áreas são os dissipadores de calor VRM e Chipset/M.2. Asrock usa o espaço disponível bem, com o dissipador de calor esquerdo ostentando um padrão semelhante ao raio no acabamento de alumínio principalmente escovado. A parte superior mostra a marca PG e o esquema de cores roxo para azul. O PCB consiste em 10 camadas com um acabamento preto fosco por cima. O aplicativo PolyCrome Sync da Asrock controla qualquer luz RGB conectada aos cabeçalhos.

Nosso passeio de tabuleiro começa no lado esquerdo, onde obtemos uma melhor olhada nos grandes dissipadores de calor da VRM conectados a calor. O recurso de design roxo e azul de neon se destaca, dando ao quadro um pouco de estilo extra. Escondido por baixo, há um pequeno ventilador para ajudar ainda mais as temperaturas. O ventilador era inaudível durante a maioria das tarefas, mas foi audível durante o teste de estresse (esperado) usando a curva padrão do ventilador. O ajuste fan-tastic da Asrock dentro do aplicativo PG-Tune controla os cabeçalhos.

Ao lado do dissipador de calor do VRM superior, há um único conector de 8 pinos para alimentar o processador. Convenientemente, todos os três cabeçalhos de ventilador de 4 pinos estão acima do dissipador de calor em uma área. A saída de potência no cabeçalho do ventilador da CPU e do chassi é 1a/12w, e o cabeçalho da AIO pode lidar mais com 3A/36W. O software de ajuste do PG e o ajuste do Fan-Tastic da Asrock controlam os ventiladores, assim como o BIOS.

À direita estão dois slots de DRAM equipados com o escudo OC da memória de Asrock, que visa reduzir a interferência eletromagnética, aumentar a integridade do sinal e melhorar a estabilidade e o overclock. Além disso, eles listam o suporte ao DDR5-9333+(OC), o que é impressionante para esta plataforma. Não encontramos nenhum problema com nossos kits DDR5-8200, mas isso é de se esperar nesta fase, especialmente com o Cu-DIMMS. Se você deseja investir em RAM rápida (você não pode overclock a CPU além do multiplicador de impulso ou BCLK), há amplo espaço na placa de dois dimm.

O primeiro de dois cabeçalhos Argb de 3 pinos está no canto superior direito. Ao longo da borda direita, você encontrará o verificador de status de postagem útil para ajudar na solução de problemas de problemas de postagem. Em seguida, é o conector de energia ATX de 24 pinos para a placa-mãe, juntamente com dois cabeçalhos USB (2,0 e 19 pinos 3.0 Gen 1), bem como o segundo cabeçalho Argb de 3 pinos. A maioria dos cabeçalhos e conectores está situada nesta área, o que deve facilitar o gerenciamento de cabos.

O sistema de entrega de energia do B860i Lightning compreende 14 fases, com 10 dedicado ao VCore. A energia flui do EPS de 8 pinos para um controlador Renesas RAA229134. Posteriormente, atinge os 10 110A Renesas R2209004 SPS MOSFETS. Os 1.100 amperes são suficientes para apoiar nosso principal núcleo Ultra 9 285K, e o sistema de refrigeração ativo mantém temperaturas ideais.

As três portas SATA (modos de suporte de RAID 0/1/5) estão localizados na borda inferior direita, juntamente com um jumper CMOS claro de 2 pinos e um cabeçalho de 2 pinos para o termistor incluído. Abaixo disso, está o cabeçalho do painel frontal e o conector USB 3.2 Gen 2 (10 Gbps) do painel frontal Tipo-C está posicionado na borda inferior.

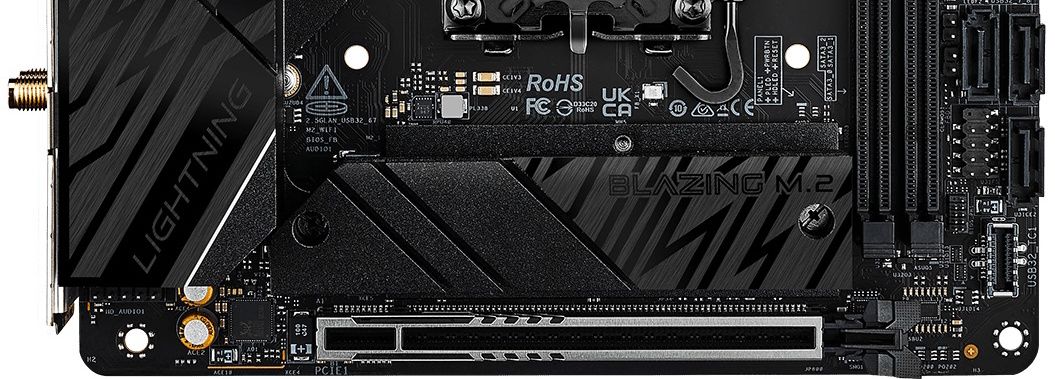

No centro inferior, há um único slot PCIE 5.0 x16 de comprimento completo para sua placa gráfica. Se você não precisar de uma placa gráfica discreta e deseja mais armazenamento, pode instalar uma placa de expansão M.2 e inicializar a partir dela. Logo acima disso, sob um dissipador de calor em tamanho real, está o soquete PCIE 5.0 X4 (128 Gbps) M.2. Você encontrará o segundo soquete M.2 (que é executado em 4,0 x4) na parte traseira da placa.

Finalmente, o canto inferior esquerdo possui todos os componentes de áudio, incluindo o codec ALC1220 Codec ALC1220, capacitores de áudio dedicados e o cabeçalho de áudio do painel frontal. O controle de áudio é gerenciado pelo software Nahimic 3, que oferece uma ampla gama de funcionalidades.

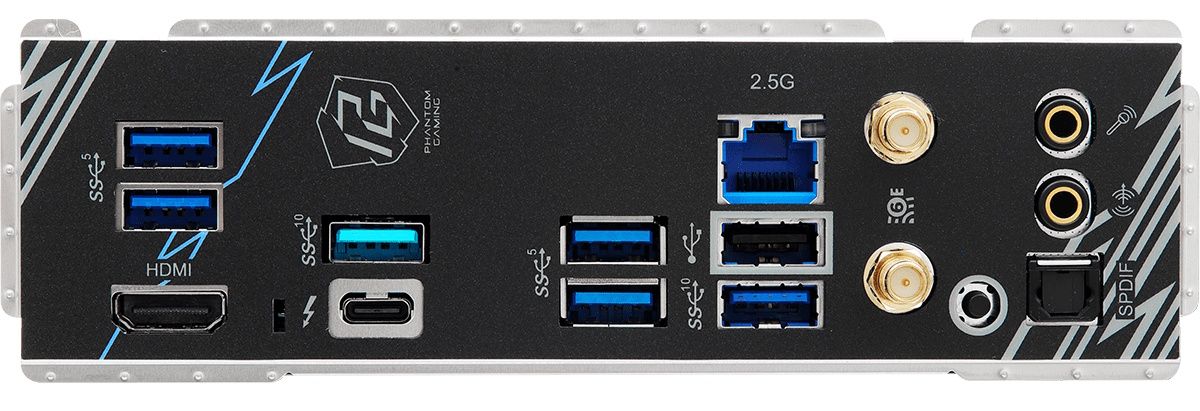

Virando para a OI traseira, vemos as sete portas USB tipo A escaladas pelo espaço, com a porta Thunderbolt 4 (40 Gbps) localizada na parte inferior. Ao lado está a saída HDMI para uso com gráficos integrados. À direita estão os conectores de antena WiFi 6e de 2,5 GBE 6e, o botão de flashback do BIOS e, finalmente, o plug (microfone/line/line Out) mais pilha de áudio SPDIF. Tarifa padrão aqui também.
