ASUS ROG STRIX X870E-E GAMING WIFI Review: portas USB abundantes e 5.0 m.2
Por que você pode confiar no hardware de Tom
Nossos revisores especializados passam horas testando e comparando produtos e serviços para que você possa escolher o melhor para você. Saiba mais sobre como testamos.
O Wi-Fi de jogos ASUS ROG X870E-E é uma oferta de alcance médio superior que você pode encontrar na WebStore da Asus (no momento da redação deste artigo) por US $ 499,99, que também é o preço de lançamento. Você sabe se diz Rog Strix, ele incluirá muitos recursos, juntamente com uma aparência premium de assinatura. O mais recente modelo de jogo E apresenta um soquete M.2 adicional, redes mais rápidas, vários recursos de “q” de IA e DIY e uma estética atualizada em comparação com a versão X670E, aprimorando ou atualizando elementos quase universalmente.
Por menos de US $ 500, a ASUS oferece uma variedade de recursos de IA, incluindo overclocking de IA (uma atualização fácil de desempenho), AI Cooling II (ajuste de fan de um clique) e a rede II da AI (otimizar o desempenho da rede) para maximizar o potencial do hardware instalado. Uma multidão de funcionalidade EZ PC DIY também está incluída, cobrindo os soquetes M.2 (liberação Q/slide/trava), solução de problemas (código Q-LED/Code), Wi-Fi (q-Antaren) e o slot q de slot q slim pcie.
A Asus melhorou seu design, refinando uma estética já sofisticada. Os enrolados por calor do VRM aumentam a aparência com um símbolo ROG do tipo RGB-backlit do tipo matriz de pontos e um slogan Asus na parte superior. Embora não seja significativamente diferente da geração anterior, o design parece menos ocupado e suporta melhor os dispositivos PCIE 5.2 de corrida quente.
Em termos de conectividade e Pwerr, também há muito o que gostar. Com 13 portas USB na E/S traseira (10 tipo A e 4 tipo C), cinco soquetes M.2 (3 PCIE 5.0), entrega robusta de energia e rede rápida, não há muito que possa melhorar a velocidade sem gastar significativamente mais dinheiro. O desempenho do ROG Strix X870E-E em nossa suíte de teste com configurações padrão foi média na maioria dos testes. Também provou ser uma opção de jogo competente, demonstrando sua capacidade geral contra as outras placas-mãe que avaliamos nesta plataforma.
Abaixo, examinaremos os detalhes da diretoria e determinaremos se merece um ponto em nosso Melhores placas -mãe lista. Mas antes de compartilharmos os resultados dos testes e discutirmos detalhes, listaremos as especificações do site da ASUS.
Especificações do Asus Rog Strix X870E-E Wi-Fi
Soquete | AM5 (LGA 1718) |
Chipset | X870E |
Fator de forma | ATX |
Regulador de tensão | 22 Fase (18x 110A SPS MOSFETS PARA VCORE) |
Portas de vídeo | (2) USB 4 (tipo C) (1) HDMI (v2.1) |
Portas USB | (2) USB 4.0 (40 Gbps) Tipo-C (1) USB 3.2 Gen 2 (10 Gbps) Tipo-C (Carga rápida de 30W PD) (10) USB 3.2 Gen 2 (10 Gbps) |
Conectores de rede | (1) 5 move |
Macacos de áudio | (2) analógico + spdif |
Portas/macacos herdados | ✗ |
Outras portas/Jack | ✗ |
PCIE x16 | (1) v5.0 (x16) ** (1) v4.0 (x4) varia de acordo com o tipo de CPU |
PCIE x8 | ✗ |
PCIE x4 | ✗ |
PCIE x1 | ✗ |
Crossfire/sli | ✗ |
Slots Dimm | (4) DDR5-8000+(OC) *, Capacidade de 192 GB * para a série 9000. DDR5-8400+(OC) para 8000 séries |
M.2 soquetes | (3) PCIE 5.0 X4 (128 Gbps)/PCIE (2x 80mm, 1x 100mm) (2) PCIE 4.0 X4 (64 Gbps)/PCIe (até 80mm) (suporta RAID 0/1/5/10 para 9000 séries) |
Portas SATA | (4) SATA3 6 Gbps |
Cabeçalhos USB | (1) USB v3.2 Gen 2×2 (20 Gbps) tipo C (2) USB v3.2 Gen 1 (5 Gbps) (3) USB v2.0 (480 Mbps) |
Cabeçalhos de ventilador/bomba | (8) 4 pinos (CPU, CPUOPT, AIO Pump, Chassis) |
Cabeçalhos RGB | (3) Argb Gen 2 (3 pinos) |
Painel de diagnóstico | (1) Código Q (1) LED Q |
Botão interno/interruptor | (1) Botão Iniciar (1) Botão Flex (1) Smode Smode alternativo PCIE |
Controladores SATA | ✗ |
Controlador (s) Ethernet (s) | (1) Realtek 8126 (5 move) |
Wi-Fi / Bluetooth | Wi-Fi 7 (6,5 Gbps) 2×2- 320 MHz, 6 GHz, Bt 5.4 |
Controladores USB | ASMEDIA ASM4242, ASM1074 |
Codec de áudio HD | Realtek ALC4082 com Savitech SV3H712 AMP |
Ddl/dts | ✗ / ✗ |
Garantia | 3 anos |
Dentro da caixa do Asus Rog Strix X870E-E Wi-Fi
A ASUS inclui vários acessórios para ajudar a aliviar sua experiência de construção. De cabos SATA às antenas Wi-Fi, é o suficiente para você ir sem uma viagem à loja. Abaixo está uma lista completa dos extras.
- (2) cabos SATA 6 GB/S
- Almofada térmica para M.2 22110
- Antenas Wi-Fi Asus
- Pacote de tecidos de cabo
- M.2 Pacote Q-LACTH
- (2) M.2 Q-Slides
- Cadeia de chave ROG
- ROG STRIX adesivos
- (5) M.2 suporta borrachas
- Guia de início rápido
Design do Wi-Fi X870E-Gaming
Imagem 1 de 3

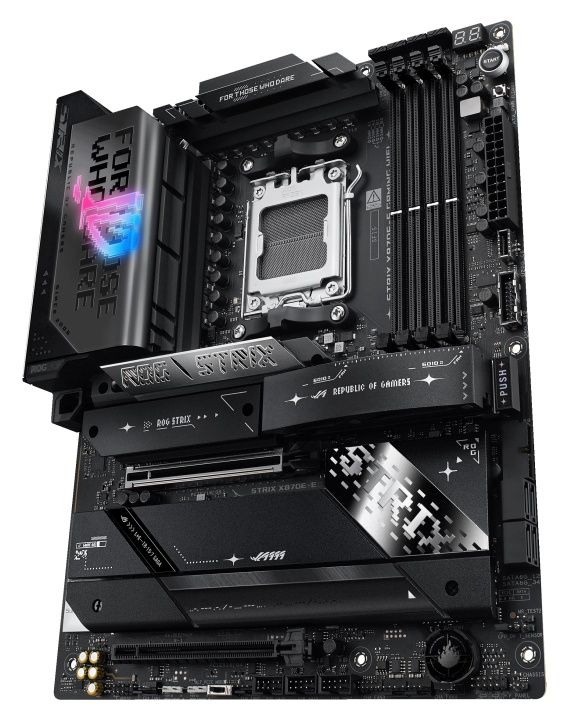

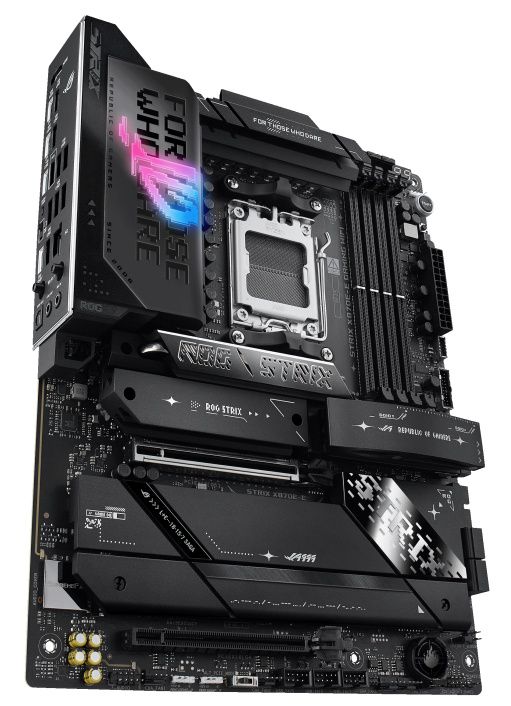

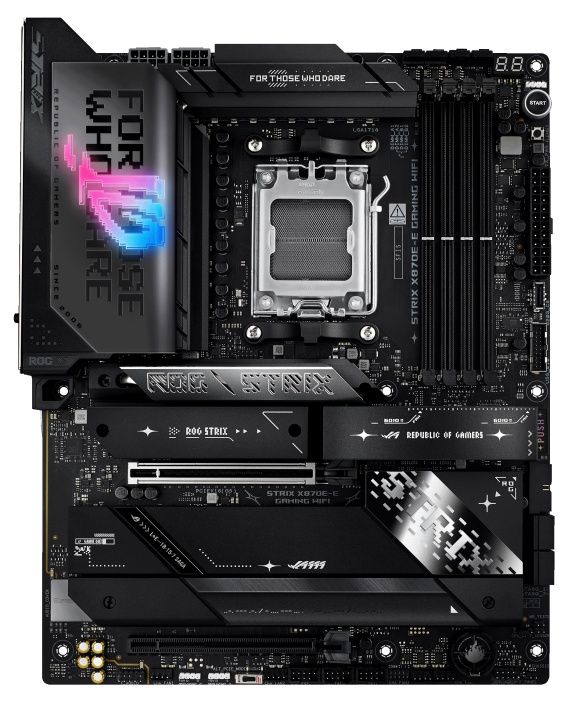

O design geral da placa não muda consideravelmente da versão anterior. No entanto, ainda exala vibrações premium e se encaixa no perfil de uma placa -mãe premium. No PCB totalmente preto e de 8 camadas, os dissipadores de calor de VRM conectados à tubulação de tamanho grande exibem um símbolo RGB ROG brilhando. Três dissipadores de calor maiores são posicionados sobre as três unidades PCIE 5,0 M.2 na parte inferior. Um dissipador de calor no estilo de placa com ripas diagonais e notas de alumínio escovado cobre os M.2s restantes, juntamente com o dissipador de calor do chipset. Uma segunda faixa de iluminação RGB escondida abaixo de ilumina a parte inferior da placa. Mais uma vez, apreciamos os aprimoramentos em relação à geração anterior, e não há dúvida de que essa configuração parecerá impressionante dentro de quase qualquer chassi.

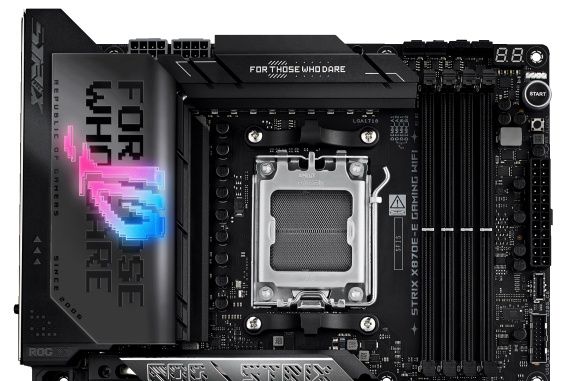

No canto esquerdo, vemos os dois conectores de EPS de 8 pinos do Procool II, alimentando a CPU. Os dissipadores de calor de VRM de grandes dimensões não têm problemas para manter os VRMs poderosos abaixo nas especificações. O design do símbolo ROG divide a parte superior da tampa dupla (fosco e alumínio liso), juntamente com a marca “para quem ousa” que você encontrará em ambas as partes do dissipador de calor.
Movendo -se para a direita, nós encontramos para o Nitropata-Slots de DRAM equipados com mecanismos de travamento de ambos os lados. A ASUS lista a capacidade de até 256 GB com velocidades DDR5-8400+(OC) para 8000 APUS da série, enquanto os processadores de desktop da série 7/9000 são ligeiramente mais baixos em DDR5-8000+(OC). Nosso kit DDR5-8000 não funcionou fora da caixa (UT WASB; T IB O QVL), mas nosso kit de equipes DDR5-7200 funcionou sem problemas. A placa também possui o recurso AEMP da ASUS, que ajuda a tirar o máximo proveito de kits de memória sem perfis XMP.
Acima dos slots de DRAM, encontramos os quatro primeiros dos sete cabeçalhos de fãs de 4 pinos. Cada cabeçalho suporta dispositivos controlados por PWM e DC, com uma saída total em todos os cabeçalhos de 1A/12W. Embora isso seja baixo em comparação com outras placas -mãe, que normalmente oferecem pelo menos um cabeçalho de 2/3A, você só precisaria se preocupar se você se recupere descuidadamente alguns fãs no mesmo cabeçalho. O controle sobre esses dispositivos é gerenciado por meio do Armory Create e AI Cooling II, que inclui o ajuste FAN de um clique por meio de um algoritmo ASUS proprietário.
Em seguida, estão alguns displays de LED para ajudar na solução de problemas. No topo está o LED Q-Code, que mostra códigos mais detalhados, enquanto a tela mais simples de Q LED está abaixo. Ambos os recursos funcionam durante o processo pós-processo, indicando a área específica (CPU-LED-DRAM, VGA, Boot), onde está o problema e fornecendo informações adicionais (via Q-Code). Estes são sempre benéficos quando surgem problemas e, especialmente, se você gosta de ajustar e empurrar seu sistema.
Encontramos os primeiros (de três) cabeçalhos de argb de 3 pinos ao longo da borda direita. O controle sobre quaisquer dispositivos integrados e aqueles conectados aos cabeçalhos é gerenciado através do software Aura Sync, que pode ser acessado através da caixa de arsenal. Abaixo está o botão Iniciar e a tecla Flex (Redefinir), que você pode configurar para recursos de acesso rápido, como inicialização segura ou ativar e desativar os LEDs com o botão. Em seguida, há o conector ATX de 24 pinos para alimentar a placa, um painel frontal USB 3.2 GEN 2X2 (20 Gbps) cabeçalho-C e, finalmente, um cabeçalho do painel frontal de 19 pinos USB 3.2 Gen 1 (5 Gbps).

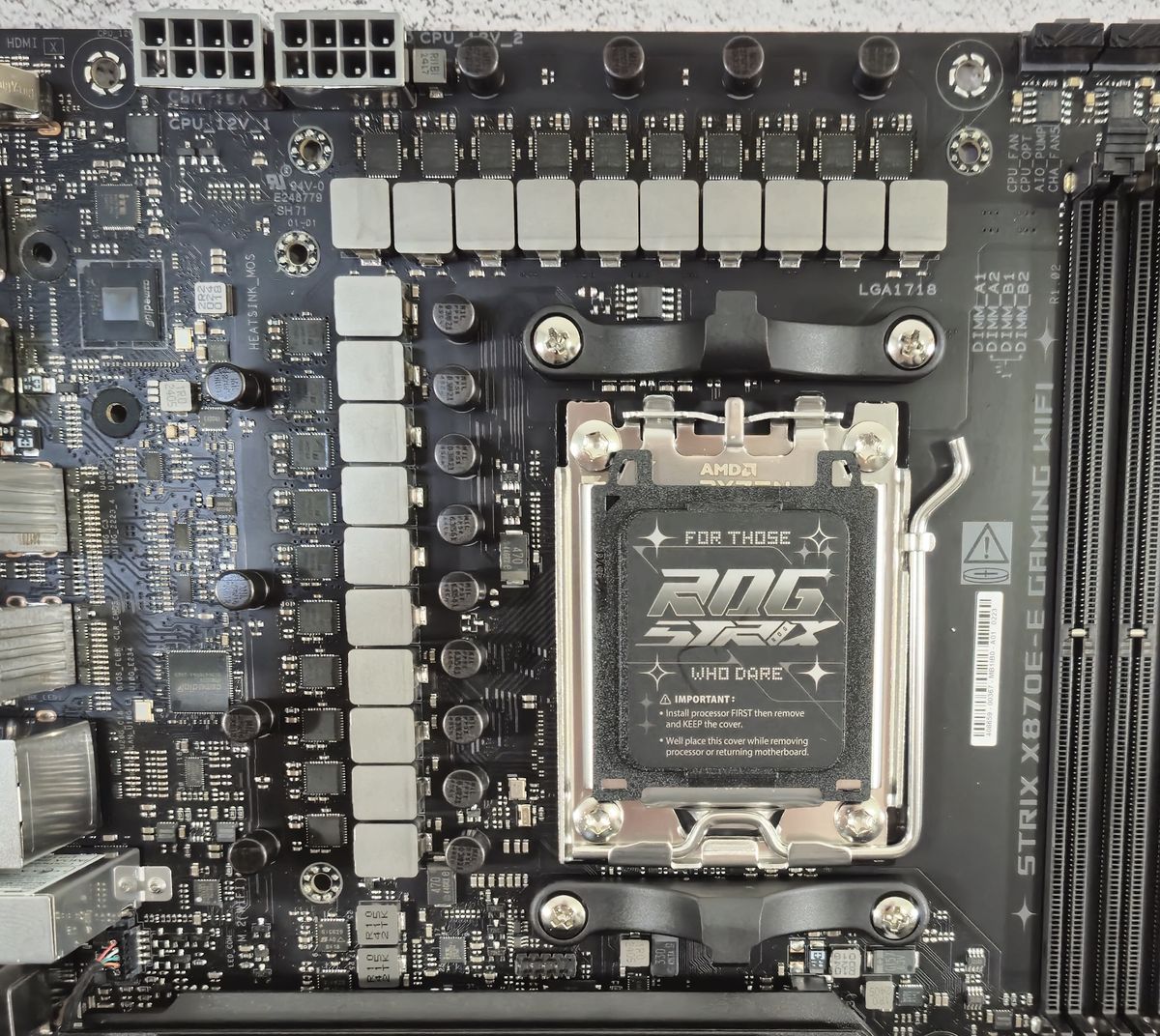

A entrega de energia nas jogos X870E-E apresenta 22 fases, 18 dedicados ao VCore. A energia flui do (s) conector (s) EPS para um controlador PWM DIGI+ ASP2205. Em seguida, estão os 18 Vishay Sic850a 110A SPS MOSFETS Utilizando a configuração de poder “em equipes” da Asus que estamos acostumados a ver nos dias de hoje. Os 1.980 amperes disponíveis podem suportar facilmente os processadores de classe flagship em overclock, mesmo com métodos de overclock de sub-ambientes. Por fim, a única limitação é o resfriamento da CPU em uma placa tão bem construída. Se isso soa familiar, é a mesma solução no herói mais caro Rog Maximus X870E.
Escondido sob o escudo supremefx no canto inferior esquerdo está o codec de áudio Realtek ALC4080 de geração atual. Ajudando as coisas são vários capacitores de áudio dedicados premium (amarelo), blindagem de linha de áudio e um amp Savitech SV3H712. A maioria dos usuários ficará satisfeita com a solução de áudio.

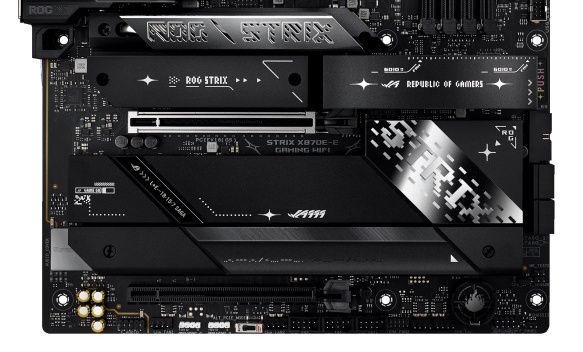

No meio da placa, há dois slots para PCIE: a superior é conectada à CPU e é executada nas velocidades do PCIE 5.0 X16, enquanto a inferior, através do chipset, é executada no PCIE 4.0 x4. Ambos os slots são reforçados, com o slot superior com tecnologia Slim de liberação Q para extrair facilmente sua placa de gráfico sem precisar de um botão. O cartão é protegido com um clipe padrão (talvez mais amplo) que seja carregado na mola e permanece aberto por padrão, travando no lugar quando a GPU é empurrada para baixo. Enquanto sua placa de gráfico estiver protegida no caso do PC, não há risco de se soltar. Para removê -lo, puxe -o no lado de IO da carta para desalojá -lo da parte frontal (esquerda) do slot. Além disso, o slot superior pode bifurcar e suporta até quatro x4 m.2s (ou x4/x4/x8) usando uma placa de complemento.
Misturados entre os slots do PCIE estão cinco soquetes M.2. Os três principais soquetes, M.2_1/2/3, são todos conectados à CPU e operam no PCIE 5.0 X4 (128 Gbps), suportando dispositivos de até 80 mm (M.2_3 suporta 110 mm). Os dois slots inferiores acomodam módulos de 80 mm, mas conectam -se através do chipset, executando no PCIE 4.0 X4 (64 Gbps). Você tem muita velocidade e soquetes disponíveis. O primeiro soquete também possui um conector de tamanho múltiplo para facilitar a instalação. Há compartilhamento de pistas; Quando M.2_2 e M.2_3 são ativados, o slot PCIE primário reduz para x8. O jogo E suporta NVME RAID0/1/5/10 com processadores da série 9000.
Ao longo da borda direita, além do chipset, há quatro portas SATA horizontais (também suportando RAID0/1/5/10) e outro cabeçalho USB 3.2 GEN 1 (5 Gbps) de 19 pinos.
Na parte inferior do quadro, existem vários cabeçalhos expostos. Você encontrará as coisas típicas aqui, incluindo portas USB adicionais, cabeçalhos RGB e muito mais. Abaixo está uma lista completa, da esquerda para a direita.
- Áudio do painel frontal
- Cabeçalho do fã do chassi
- (2) cabeçalhos argb de 3 pinos
- Interruptor de modo pcie alternativo
- Cabeçalho do fã do chassi
- (3) cabeçalhos USB 2.0
- (2) cabeçalhos de fãs do chassi
- Painel frontal
- Cabeçalho de sobrevolução da CPU
- Cabeçalho do termistor de 2 pinos

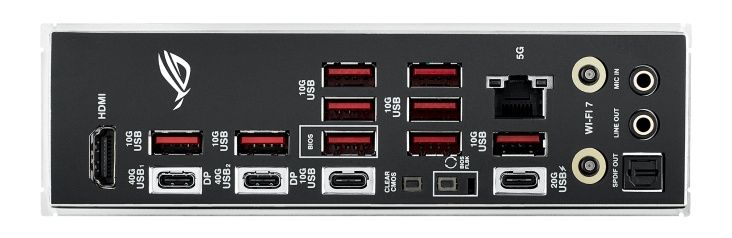

A io-traseira no Egaming X870e está extremamente ocupada com 14 portas USB totais, dominando o espaço. A partir da esquerda está a saída de vídeo HDMI seguida por duas portas USB4 (40 Gbps) Tipo-C. Mais duas portas tipo C alinham-se na borda inferior e entre essas estão os botões claros de flashback de CMOs e BIOS. Acima de tudo, há 10 portas USB 3.2 Gen 2 (10 Gbps) e o Realtek RTL8126 5 GBE. À direita estão o módulo Wi-Fi 7, o Quick Connect Q-Antena e a pilha de áudio SPDIF de 2-Plug Plus.
