Modelos MSI RTX 5060 personalizados superfície com conectores de energia de 16 pinos e PCIE 5.0 x8
A NVIDIA está se preparando para lançar o GeForce RTX 5060 TI para competir com a AMD e as melhores placas gráficas do mercado. Enquanto isso, Videocardz vazou vários modelos personalizados do MSI, exibindo o uso de um conector de energia de 16 pinos (12VHPWR).
O GeForce RTX 5060 Ti é uma próxima GPU de jogos médios da NVIDIA, que deve ter um TDP de 180W. Um único conector de energia PCIE de 8 pinos, capaz de fornecer até 150W, é mais do que adequado para o GeForce RTX 5060 Ti, pois pode desenhar um 75W adicional do slot do PCIE, resultando em um total combinado de 225W. É impossível dizer das renderizações vazadas se o MSI utilizar o 12VHPWR original ou o conector revisado de 12V-2×6, mas deve ser o último.
A utilização de um conector de energia de 16 pinos em um GeForce RTX 5060 Ti parece desnecessário, pois a placa gráfica de Blackwell nem sequer usa um terço da capacidade do conector de energia. Embora alguns possam sugerir que o MSI optou pelo conector de 16 pinos para melhor organização a cabo, a distinção visual entre um conector de energia PCIE padrão de 8 pinos e um de 16 pinos é mínimo, pois ambas as configurações exigem um único cabo de alimentação.
De qualquer forma, os consumidores não precisam se preocupar com a probabilidade de derreter o conector de energia de 16 pinos, pois um GeForce RTX 5060 Ti não puxa nem perto da mesma quantidade de energia que um GeForce RTX 5090 ou GeForce RTX 4090.
MSI GeForce RTX 5060 Ti Cartões gráficos
|
Placa gráfica |
Conector de energia |
Solução de resfriamento |
Exibir saídas |
|---|---|---|---|
|
GeForce RTX 5060 do trio de jogos |
16 pinos |
Triple fãs |
3 x DisplayPort 1.2b, 1 x Hdmi 2.1b |
|
GeForce RTX 5060 TI Trio de jogos branco |
16 pinos |
Triple fãs |
3 x DisplayPort 1.2b, 1 x Hdmi 2.1b |
|
GeForce RTX 5060 Ti Gaming |
16 pinos |
Fãs duplos |
3 x DisplayPort 1.2b, 1 x Hdmi 2.1b |
|
GeForce RTX 5060 Ti Inspire 2x |
8 pinos |
Fãs duplos |
3 x DisplayPort 1.2b, 1 x Hdmi 2.1b |
Só podemos especular por que o MSI usou um conector de energia de 16 pinos em uma placa gráfica de 180W. É plausível que a empresa esteja reciclando um design anterior de PCB para o GeForce RTX 5060 Ti, o que explicaria a presença de um conector de energia de 16 pinos. Como alternativa, o modelo personalizado da MSI pode apresentar um overclock excepcionalmente alto que justifica o conector de energia de 16 pinos.

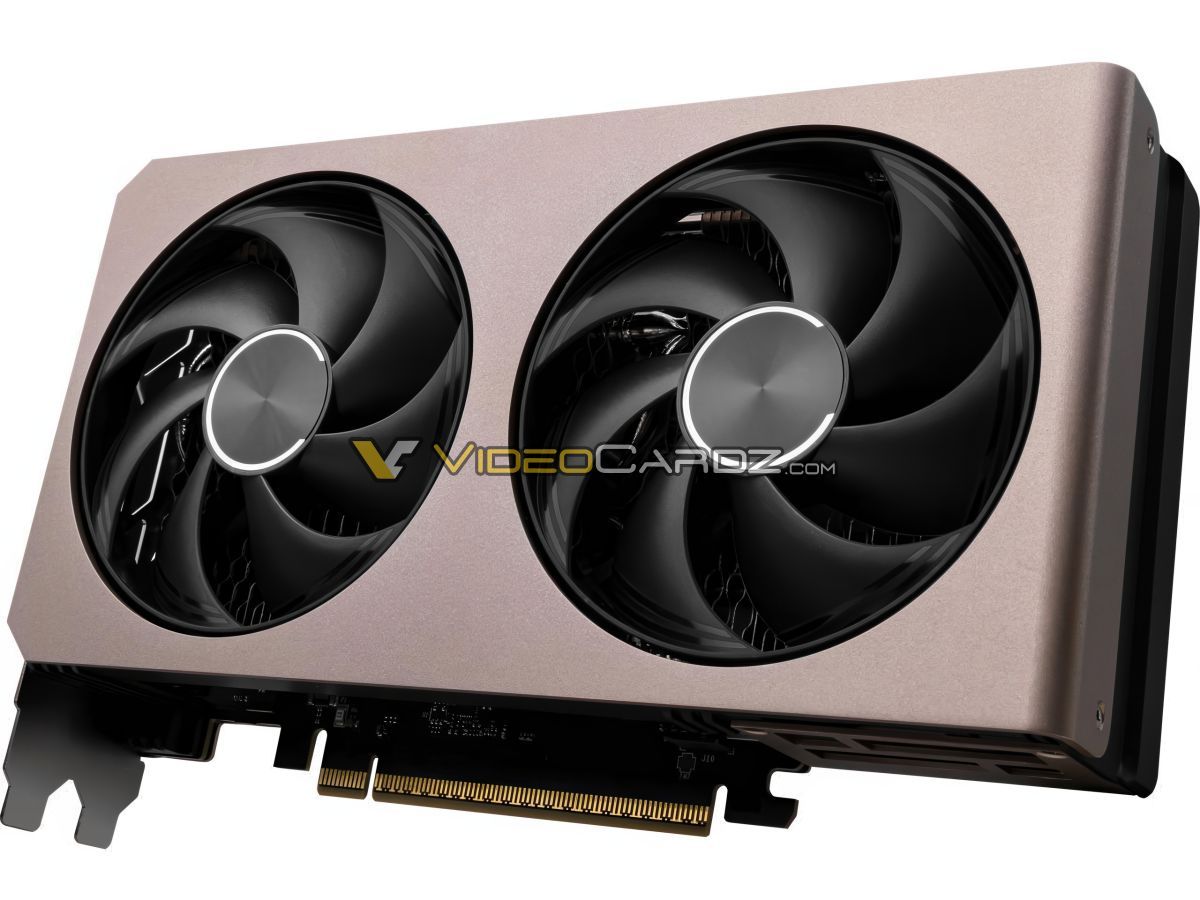

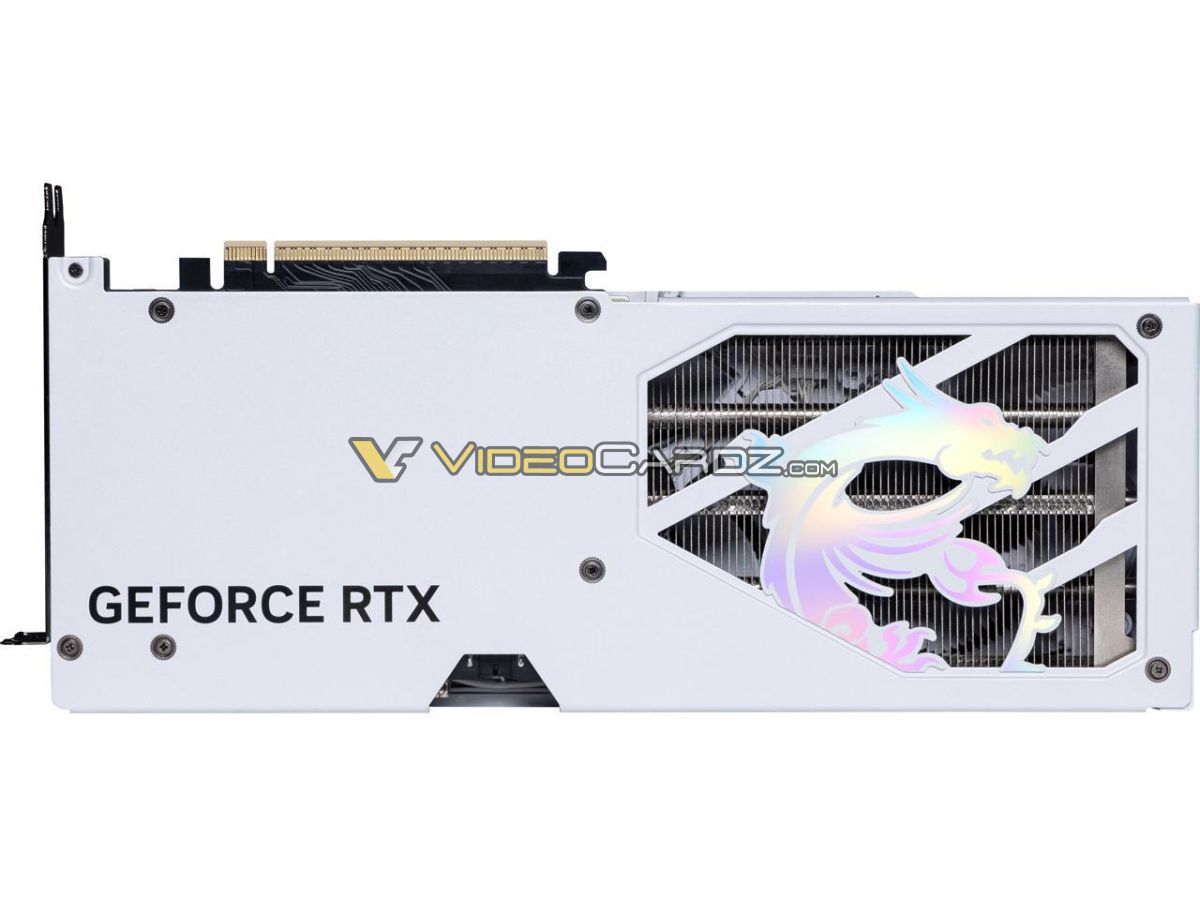

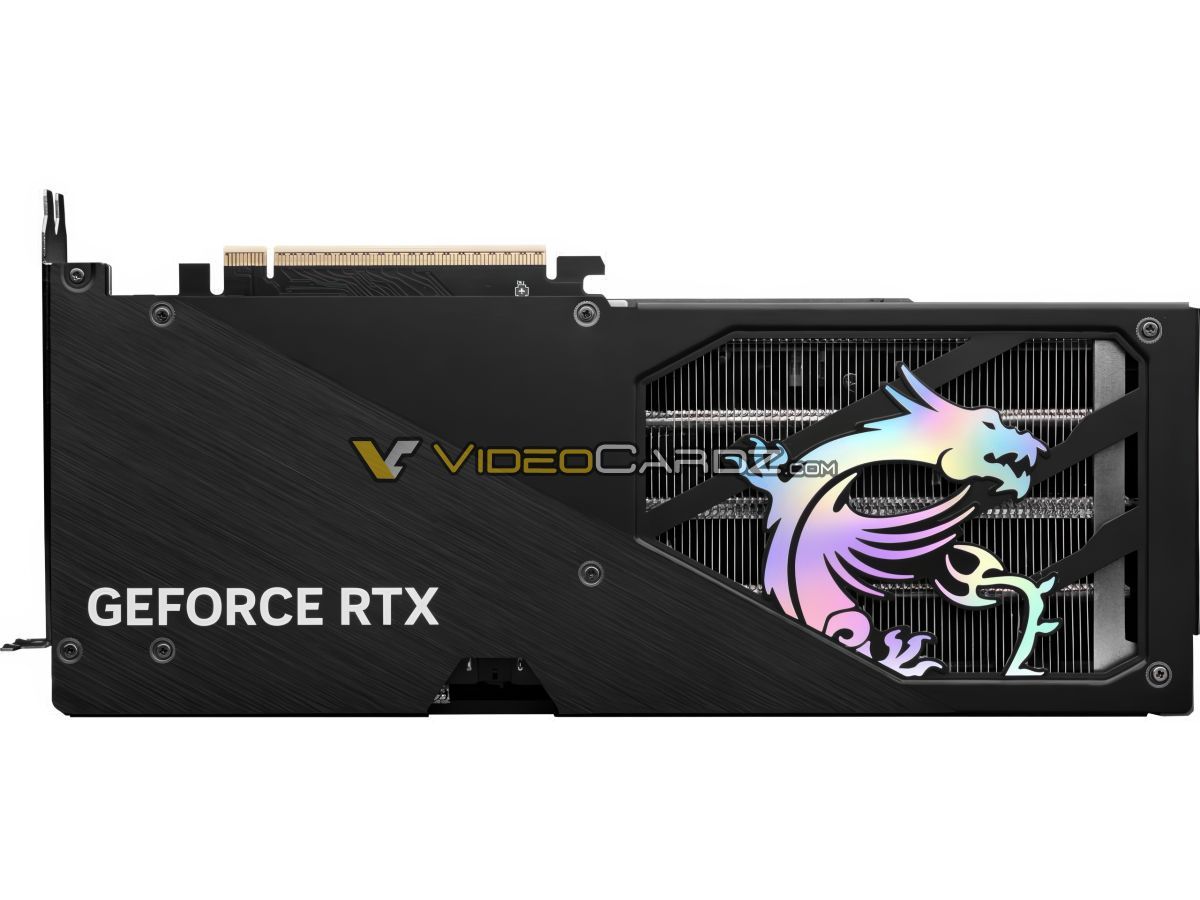

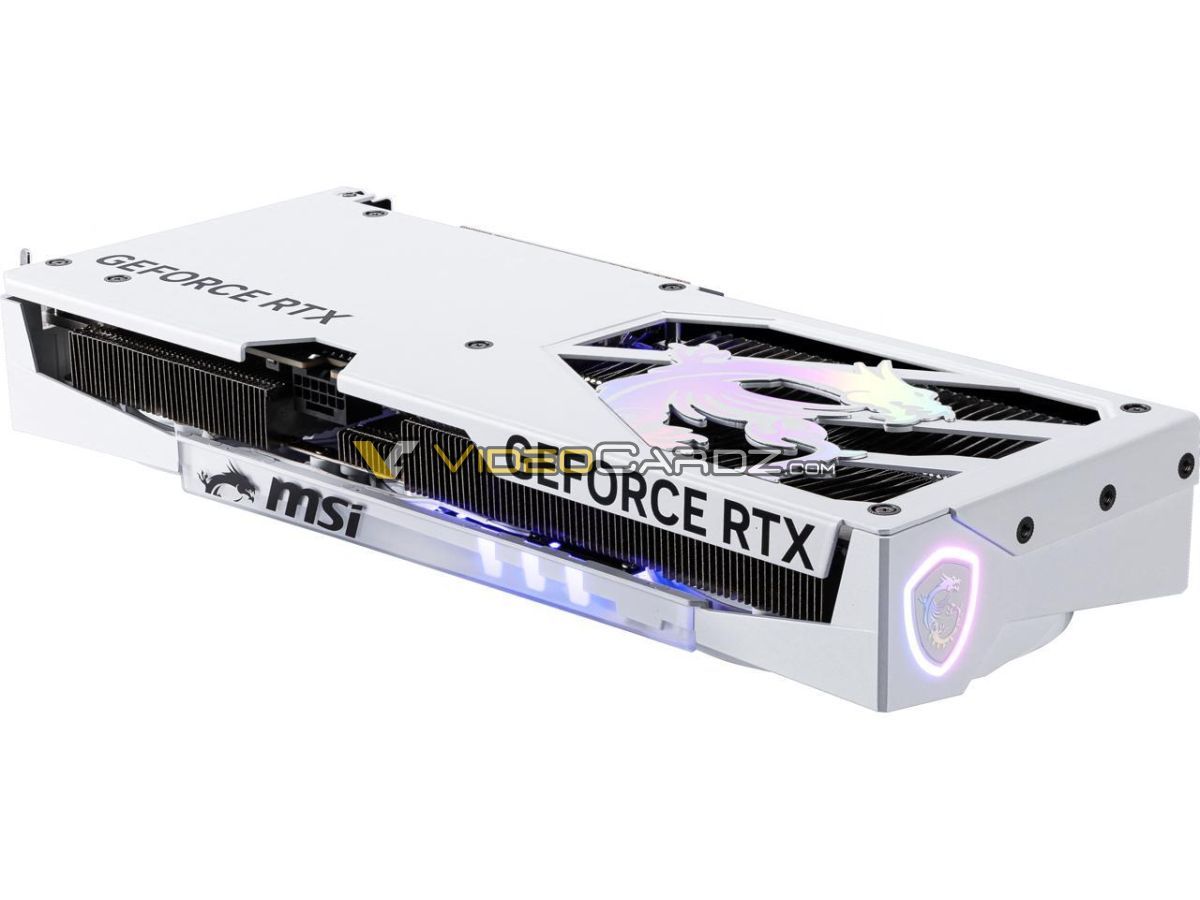

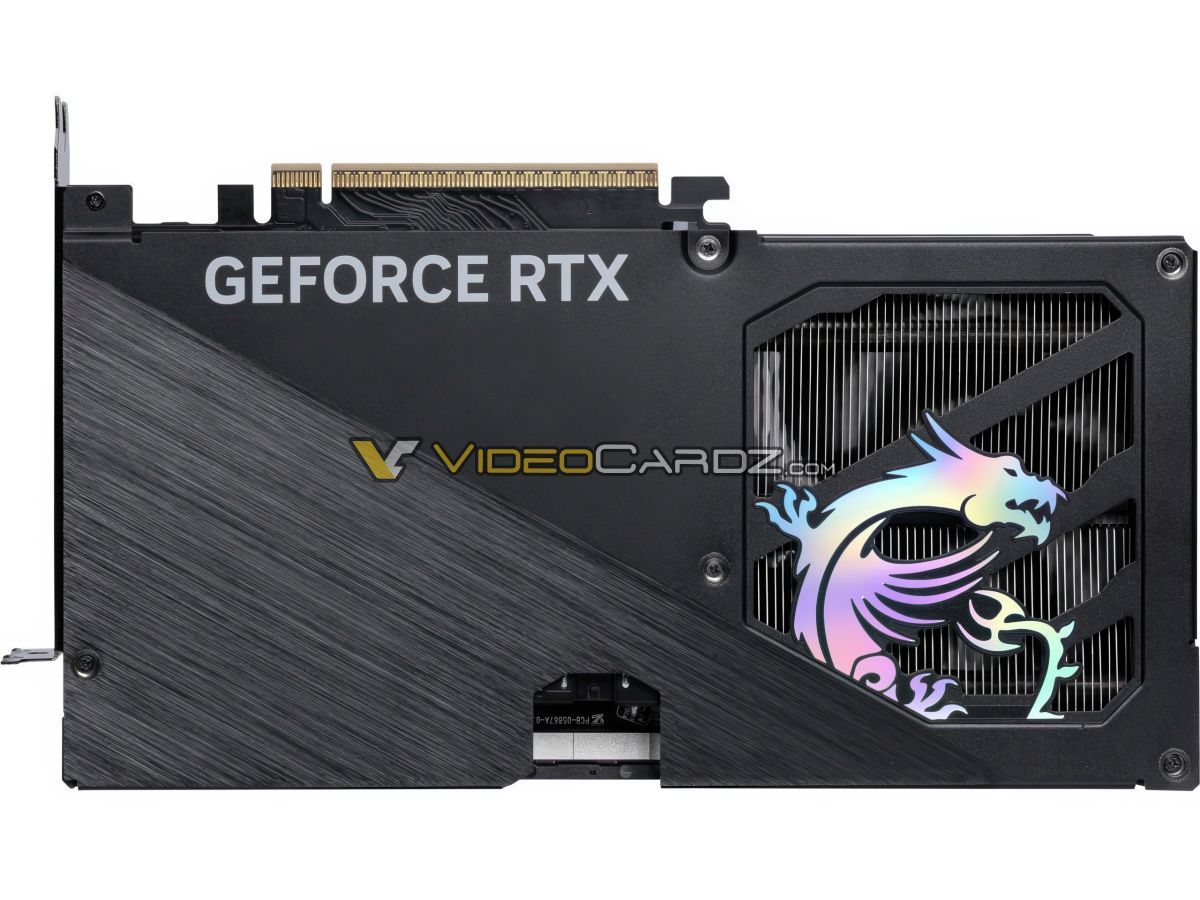

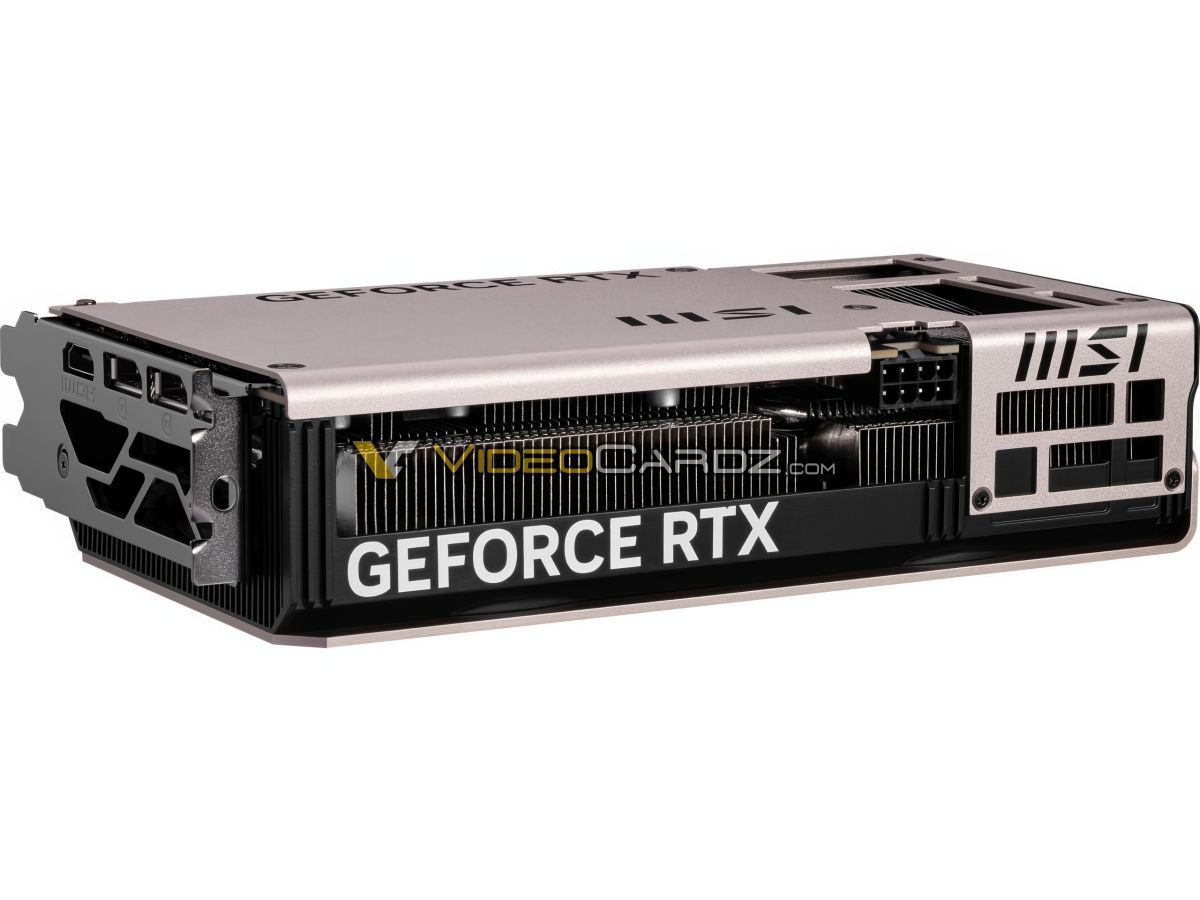

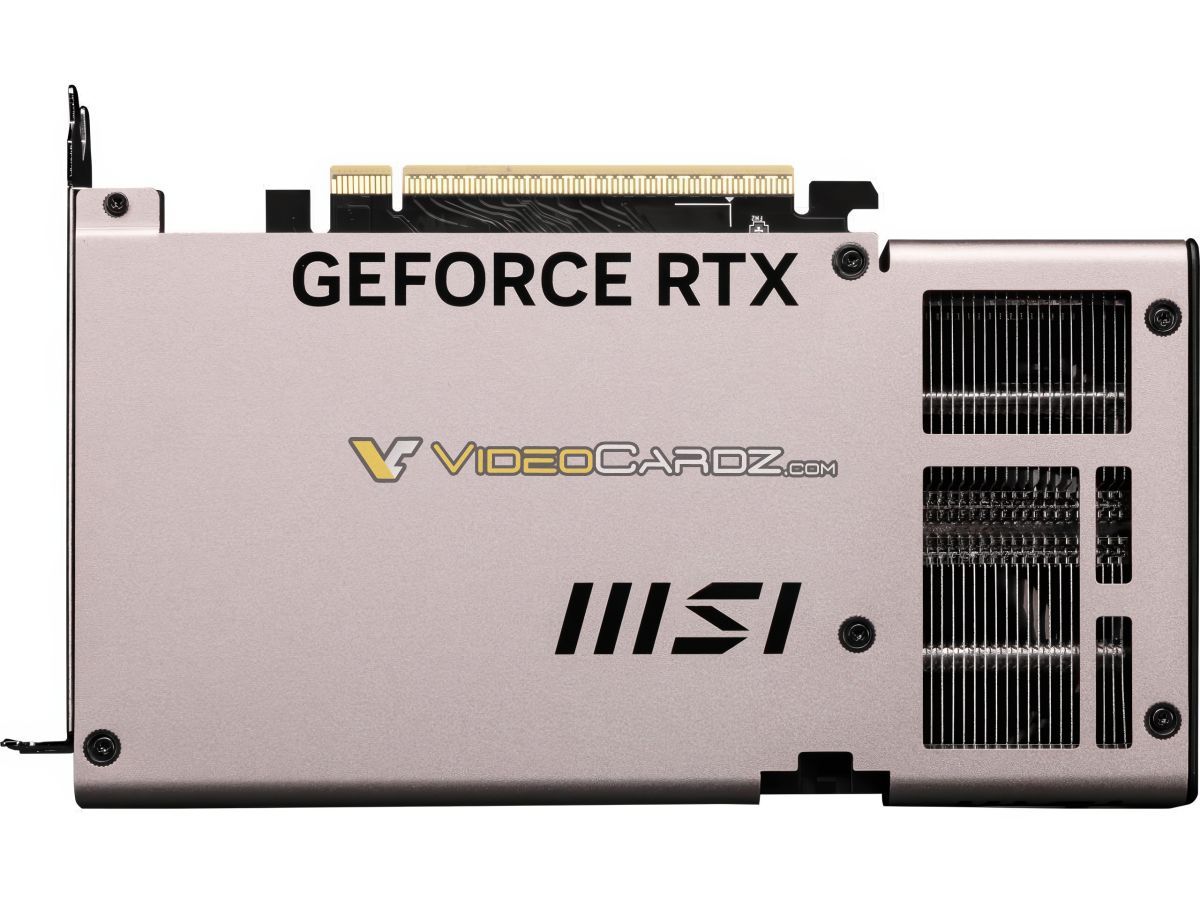

O MSI parece ter quatro placas gráficas GEFORCE RTX 5060 TI prontas para o mercado. O GeForce RTX 5060 Ti Gaming Trio, disponível em preto ou branco, é o modelo principal com um sistema de refrigeração com fãs triplos, enquanto o GeForce RTX 5060 Ti Gaming aproveita um cooler dual-fan. O trio de SKUs emprega o conector de energia de 16 pinos. O GeForce RTX 5060 Ti Inspire 2x parece ser o único SKU com o conector de energia PCIE de 8 pinos.
Imagem 1 de 12
As placas gráficas Blackwell da NVIDIA oferecem suporte ao PCIE 5.0, embora essa interface seja exagerada para fins de jogo. O GeForce RTX 5060 Ti também suportará o PCIE 5.0, mas com uma torção. As renderizações MSI indicam que o GeForce RTX 5060 Ti, que supostamente utiliza o Silício GB206, apresenta uma conexão PCIE 5.0 x8 para se comunicar com a placa -mãe.
Não é um choque que as placas gráficas de classe x060 da NVIDIA, como o GeForce RTX 4060 e o GeForce RTX 4060 TI, juntamente com os modelos Radeon Rx X600 da AMD, como a interface Radeon RX 6600 ou Radeon RX 7600, veio com uma interface elétrica de PC X8. As placas gráficas nesta camada normalmente não são rápidas o suficiente para merecer uma conexão X16, e uma conexão X8 ajuda a reduzir o custo de fabricação.
Embora o conector de energia de 16 pinos tenha se mostrado problemático, está aqui para ficar. Atualmente, a AMD continua a se apegar aos conectores de energia PCIE de 8 pinos para suas placas gráficas RDNA 4 atuais, pelo menos um fabricante, a Sapphire, colocou um conector de energia de 16 pinos em um Radeon RX 9070 XT. Algumas fontes de alimentação sofisticadas já começaram a diminuir o número de cabos de energia PCIE de 8 pinos em favor dos 16 pinos.
